1. Разделение библиотеки элементов на 3 библиотеки: Основная, Электрика, План эвакуации при пожаре/аварии.
| Основная |

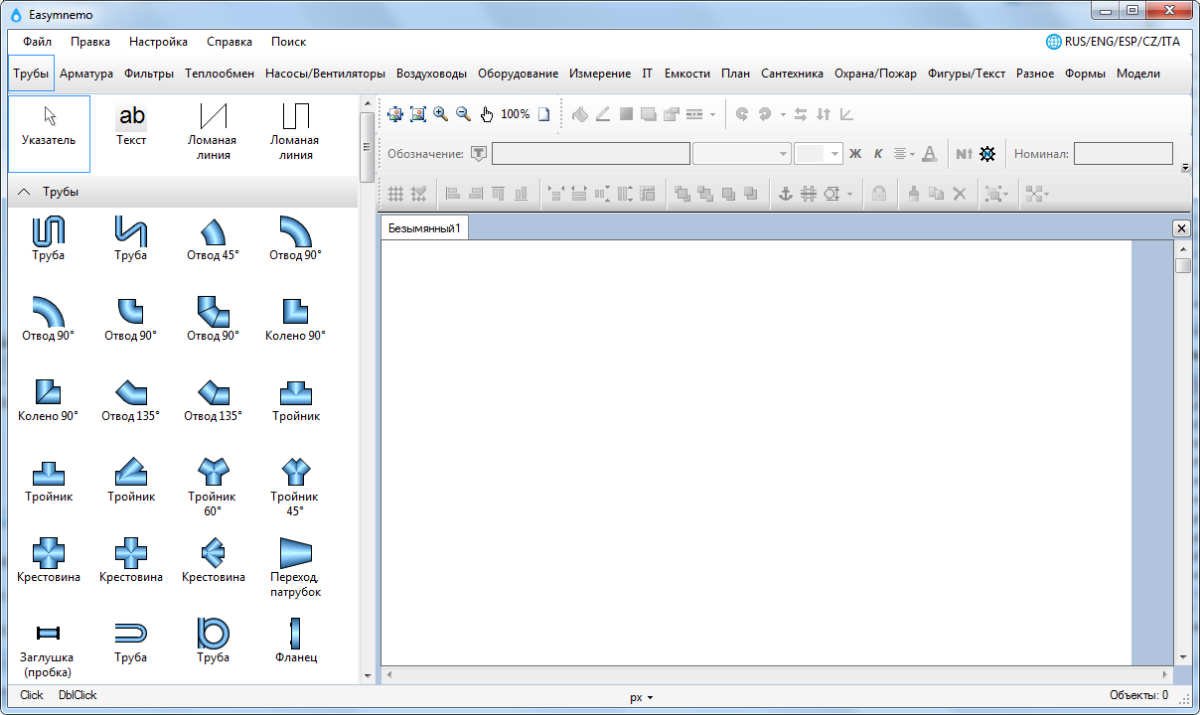

Элементы для создания принципиальных схем учета тепловой энергии, воды, газа, схемы тепловых узлов, подключения котлового оборудования, водоподготовки, коммутационных схем, структурных схем, схем передачи данных, компьютерных сетей, охранно-пожарной сигнализации и т.д. |
| Электрика |

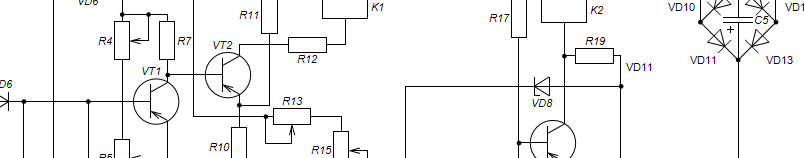

Элементы для создания принципиальных электрических схем. |
| План эвакуации при пожаре/аварии |
Элементы для построения планов эвакуации при пожаре или аварии. |
Предложение выбора библиотеки происходит при запуске программы, а также через меню Настройка/Выбор библиотеки элементов.

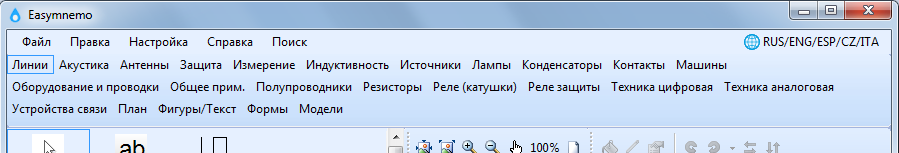

2. Многочисленные изменения в интерфейсе основного окна программы и диалоговых окон. В том числе реализовано автоматическое размещение закладок с названиями разделов выбранной библиотеки в две или более строк, если ширины окна программы недостаточно.
3. Толщину линий можно задавать как в пикселях, так и в миллиметрах.
4. Допускается задавать нулевую толщину линии.
Если задать толщину линии равной 0, то толщина не будет меняться при масштабировании и при экспорте изображения и будет равна 1 px. Может пригодиться при экспорте схемы в растровый файл. Задав толщину 0 и увеличенное разрешение при экспорте, можно получить более привлекательное изображение.
5. Добавлено диалоговое окно для задания размеров объекта (в пикселях и миллиметрах). Окно вызывается нажатием на панели инструментов кнопки Задать размеры объекта.
6. Реализован редактор полей основных надписей. Редактор вызывается нажатием кнопки Форма.

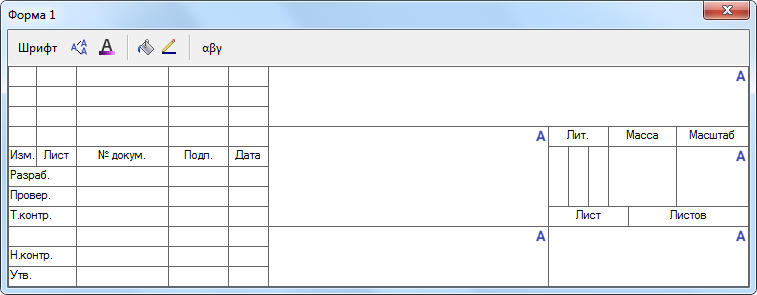

Пример диалогового окна для Формы 1.

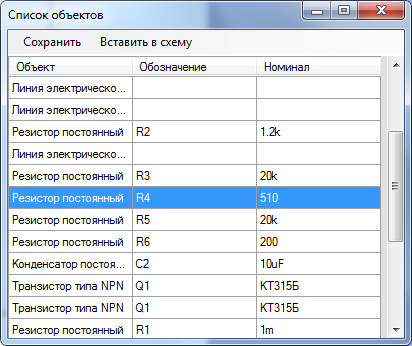

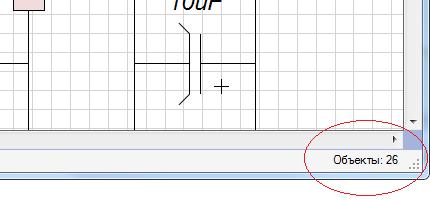

7. Добавлено диалоговое окно, содержащее список объектов схемы. Окно вызывается нажатием на текстовое поле, показывающее число объектов на схеме, расположено в правой нижней части окна программы.
Если на момент вызова окна на схеме был выделен объект, то в списке объектов будет выделена соответствующая строка.
При перемещении по строкам списка происходит выделение соответствующего объекта на схеме.
8. Доработаны элементы Таблица, Условные обозначения (для плана эвакуации).
9. Название свойства Комментарий изменено на Обозначение.

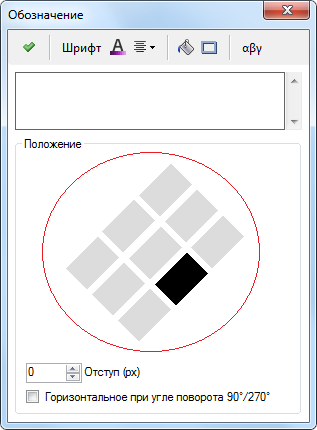

10. Обозначение допускается выводить горизонтально при повороте объекта на 90°/270°. Для этого в окне настройки Обозначения нужно установить флажок Горизонтально при повороте на 90°/270. Для вызова окна выделите объект и нажмите кнопку Обозначение.
В окне Обозначение кнопки установки положения обозначения отображаются с учетом угла поворота объекта. Например,
11. Реализована автонумерация обозначений объектов.
Автонумерация производится для объектов с одинаковым обозначением. Присваиваемый объекту номер добавляется к обозначению. Для включения автонумерации объекта нужно установить флажок Автонумерация.
12. Добавлено текстовое поле Номинал.
Предназначено для ввода строки, которая будет отображаться под Обозначением. Можно использовать для любой уточняющей информации, например, для указания номинального значения, марки электронного компонента, модели устройства, габаритов устройства и т.д.
13. Притягивание одного объекта Размер, Размеры к другому объекту Размер, Размеры. В качестве радиуса притяжения берется радиус притяжения линий к объектам.
Размеры - это новый элемент, представляющий собой последовательность объектов Размер.
14. Для объектов Размер и Размеры функция Формат по образцу переносит свойства стрелок.
15. Реализовано выравнивание выносок.
16. Для объектов можно разрешить/запретить выравнивание по разметочной сетке.
17. Реализован экспорт спецификации в файл формата HTML (команда Экспорт спецификации в контекстном меню объекта Спецификация).
18. Добавлена возможность создания гиперссылки для объекта. Гиперссылка задается в соответствующем диалоговом окне, которое вызывается нажатием на панели инструментов кнопки Гиперссылка
Гиперссылка позволяет связать объект схемы с внешним ресурсом (схемой, текстовым файлом, интернет-адресом или папкой). После задания гиперссылки, чтобы отобразить внешний ресурс, достаточно выделить объект и нажать кнопку Перейти по гиперссылке.

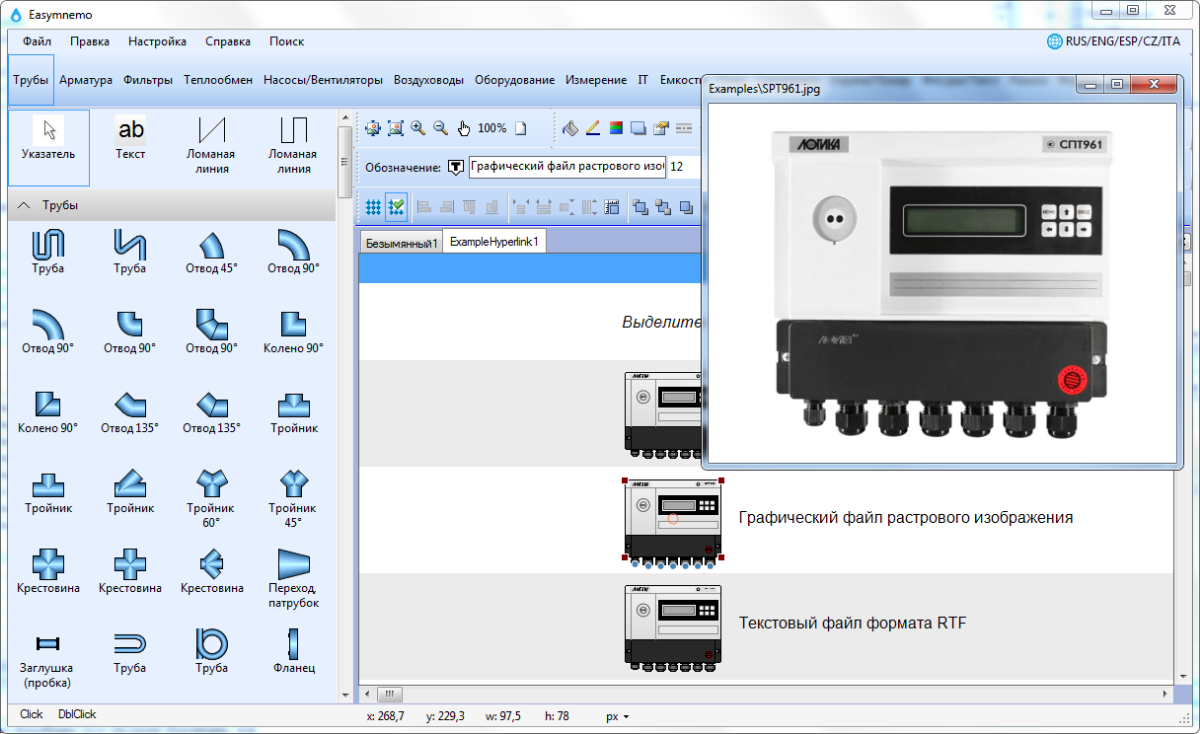

Так, например, можно выводить на экран текстовый файл с характеристиками объекта, схему монтажа объекта, фотографию объекта и т.д. На рисунке ниже показан вывод фотографии.
Для понимания гиперcсылки программа содержит соотвествующий пример (меню Файл/Примеры) в разделе Уроки.
19. Добавлено диалоговое окно для ввода спецсимвола в текст. Окно Спецсимвол вызывается нажатием кнопки с текстом αβγ. Эта кнопка присутствует в окнах программы, в которых предусмотрен ввод текста.
20. Добавлена белая цветовая схема оформления основного окна программы.
21. Новые элементы:
- элементы для создания принципиальных электрических схем (контакты, колодки, катушки, трансформаторы, источники, предохранители, разрядники, резисторы, конденсаторы, полупроводники, линии проводок, приводы, формы и др.);
- выноска, текст которой центрируется относительно горизонтальной линии, если текст содержит несколько строк;
- текстовое поле, размер которого зависит только от шрифта и текста;
- пакет полилиний (элемент, состоящий из нескольких параллельных полилиний);
- стрелки, секторы, тор, многоугольник произвольной формы;
- элемент Размеры, представляющий собой последовательность объектов Размер;
- элементы для построения плана помещения: закругленные стены, колонны, ряды сидений;
- знаки для инвалидов (для построения плана эвакуации);
- два воротниковых фланца;
- два бурта полипропиленовых под фланец;
- теплосчетчик Саяны Комбик-U;
- два воздухоотводчика Valtec;
- измерительный модуль М121-И5 (ООО "Интелприбор").
