EASYMNEMO

Easymnemo - удобная программа для создания двухмерных схем, чертежей. Большое внимание уделено тепло-, водо-, газоснабжению, водоочистке, АСУТП, планам эвакуации при пожаре/аварии. Полученные рисунки можно использовать для документов, презентаций, мнемосхем, рекламных материалов, визиток. Библиотека элементов содержит изображения оборудования, условные графические обозначения из стандартов ГОСТ и АВОК и др.


Установочный набор содержит каталог примеров (схемы учета тепловой энергии, воды, газа, схемы тепловых узлов, схемы подключения котлового оборудования, схемы водоподготовки, коммутационные схемы, структурные схемы, схемы передачи данных, схемы компьютерных сетей, схемы охранно-пожарной сигнализации, планы эвакуации при пожаре, визитки и др.)


Языки интерфейса - русский, английский, испанский, чешский, итальянский.


Easymnemo - это легкий путь для создания эффектных изображений.

Реализован режим притяжения крайних узлов линий, труб, воздуховодов к определенным точкам объекта (точкам притяжения). Настройка режима осуществляется в диалоговом окне Параметры


Объект Таблица теперь позволяет вводить текст в ячейки таблицы, а также загружать данные в таблицу из CSV файла и записывать таблицу в CSV файл. Ввод и загрузка текста осуществляется в диалоговом окне Таблица.


Окно Спецификация дополнено функцией копирования содержимого полей спецификации из одного объекта в другой через буфер обмена, функцией записи/чтения полей спецификации в файл/из файла формата CSV. Также в окно добавлены кнопки для создания выноски к объекту (выноска создается с текстом, указанным в поле Позиция).


Добавлена возможность установки прозрачного фона при экспорте изображения в растровый файл.


Окно Поиск ведет историю.


Увеличена скорость загрузки программы.

Функционал:

  • сворачивание и разворачивание кнопок в подразделах на панели элементов щелчком мыши по заголовку подраздела. Состояние подразделов запоминается;
  • новый способ вставки объекта на схему: после выбора иконки на панели элементов нужно сделать на схеме двойной щелчок мыши. Если при этом указатель мыши находится на трубе, воздуховоде или стене, автоматически произойдет поворот и привязывание объекта к трубе, воздуховоду или стене (если сам объект предполагает такую привязку);
  • возможность вывода стрелок в середине и на концах сегментов линий, а также меток в узлах.

В программе реализованы инструменты для создания планов эвакуации при пожаре, аварии. Для этого в раздел Охрана/Пожар добавлены новые подразделы: План эвакуации, Знаки эвакуации и др. содержащие: элементы для создания плана помещения, элементы для указания направления эвакуации, знаки ГОСТ 12.4.026-2015, условные графические обозначения согласно РД 25.953-90, текстовые объекты: Гриф утверждения, памятки При пожаре звонить, Действия при пожаре, Действия при аварии, список Условные обозначения и др.


А также для планов эвауации:

  • в окно Свойства изображения добавлен параметр Масштаб, для отображения в процессе проектирования размеров стен, окон, дверей в указанном масштабе;
  • в Примеры добавлены планы эвакуации, а на сайт программы и в youtube выложены видеоуроки.

Новые объекты:

  • котёл P18 (22) lux, котёл P26 (30) lux, котёл P50 lux, котёл KP PYRO F21, устройство управления котлом, фильтры DF 2 NR, DF AGL 2 ...


Исправление ошибок.

Функционал:

  • добавлена возможность редактировать элементы из которых состоит модель без разборки/сборки самой модели: допускается редактировать заливку, цвет, толщину линий, текст, шрифт и т.д., кроме размера и положения элемента.

Новые объекты: ТСРВ-043, УРСВ-011, УРСВ-744EX, УРСВ-322ВП, УРСВ-322БК ...


Функционал:

  • возвращена возможность масштабирования за пределами схемы;
  • добавлен режим масштабирования со сдвигом области просмотра к центру. Режим устанавливается в диалоговом окне Параметры (меню Настройка > Параметры), флаг Смещать область просмотра к центру;
  • добавлена возможность разместить текстовый объект вдоль одной из границ листа (на схеме после выбора текстового объекта выбрать в контекстном меню Выровнять>Текст вверх (ширина листа), ...);
  • для экономии памяти количество операций Отменить/Повторить уменьшено со 100 до 25;
  • ускорен вывод окна с примерами.

Исправление ошибок.
Новые объекты: Микконт М-180 модель 6, СПЕ543, СВК-25, СВК-32, СВК-40, СГБЭ-1.6 ...


  • Вид труб в разрезе. Нужно установить флаг В разрезе в диалоговом окне вызываемом кнопкой  (или выбором Узлы, диаметр, изоляция, в разрезе в контекстном меню);
  • Возможность задать цвет осевых линий;
  • Новые объекты: фильтры водоочитки, модули ультрафильтрации, счетчик жидкости, системы обратного осмоса, аппарат промывки фильтров, умягчитель, Карат-306, ЭХО-Р-03, ТВ7 M ...

  • Добавлена Разметочная сетка (с шагом 0.1 см по умолчанию). При перемещении объекты будут согласовывать свое положение с ней. А именно: каждый объект имеет некий условный центр, который и будет совмещаться с ближайшим узлом разметочной сетки. Изменить свойства разметочной сетки, а также отказаться от неё можно в диалоговом окне Настройка > Параметры
  • Исправление ошибок;
  • Новые объекты, в т.ч. оборудование ГК Турбулентность-Дон (раздел Измерение), стили фона;
  • Добавлен язык интерфейса - итальянский;
  • Замечание. Для объектов Текст и Растягиваемый текст при отсутствии заливки и рамки стало возможным отрисовка тени, поэтому, если на Ваших уже созданных схемах у текста появилась нежелательная тень, просто отключите её (кнопка ).

  • Возможность вставки картинки (подложки) в качестве фона;
  • Новые стили фона;
  • Новые объекты: теплосчетчики, водосчетчики ...

  • Изометрическая проекция (для объектов из технических стандартов);
  • Двойной щелчок мыши по полилинии, трубе или воздуховоду - выравнивание "недостаточно горизонтальных и вертикальных" сегментов. Под “недостаточно” подразумевается отклонение менее чем на 5 градусов от горизонтали или вертикали.
  • Новые объекты.

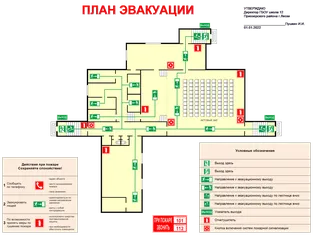

План эвакуации при пожаре

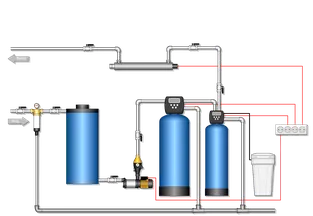

Схема водоподготовки
Схема водоподготовки

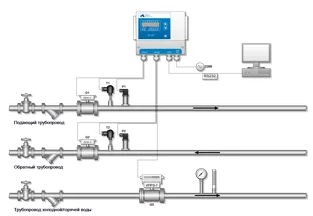

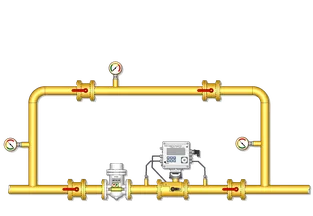

Схема учета тепловой энергии на базе СПТ961.1 НПФ Логика

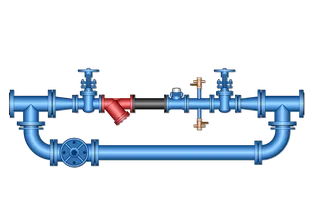

Открытая схема присоединения ТС к ГВС (ЗАО Взлет)

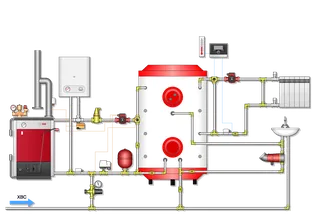

Схема подключения твердотопливного котла с гидрострелкой

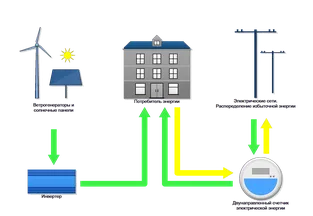

Схема подключения солнечной панели

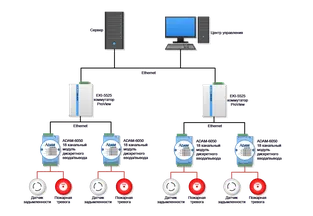

Коммуникационная схема охранно-пожарной сигнализации

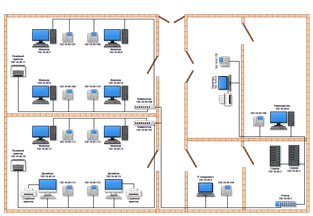

Офисная сеть

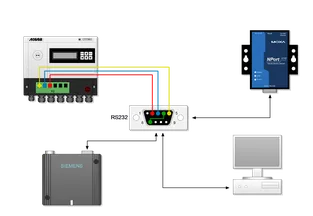

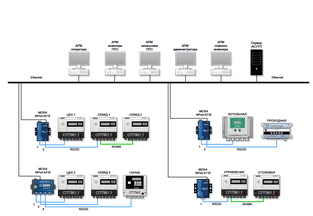

Схема передачи данных для учета энергоресурсов
